灑水車專用水泵

80QZBF-60/90N自吸式灑水泵_65QZBF-40/50N自吸式灑水泵_65QZBF-50/110N自吸式灑水泵

灑水車專用水泵全國總代理電話：159-7276-7978

一、產品描述：

65QZ－40/45，80QZ－40/32S(N)型灑水車泵， 是在多年研制自吸式離心泵經驗的基礎上研制成功的產品。 泵性能符合機械部標準《灑水車技術條件》QC/T29114-93中對泵規定的要求。該泵特別適用于 3t 以下改裝車使用。本產品具有結構簡單，運行平穩，效率高，使用可靠等優點。本公司生產的水泵，是灑水車專用水泵，為提高灑水車的專用性能開發的新產品，符合汽車行業標準QC/T29114-93中對泵規定的要求。具有結構合理、自吸性能強、運轉平穩可靠、安裝維修方便等特點。

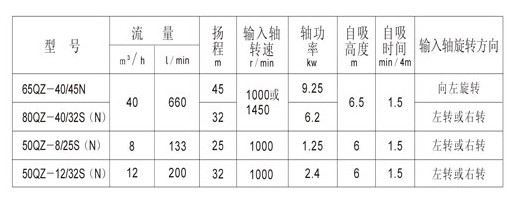

二、主要技術性能指標：

三、結構特點：

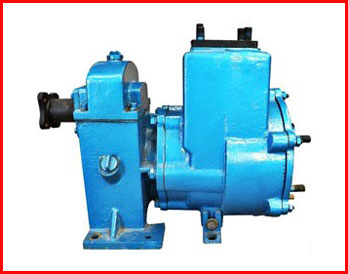

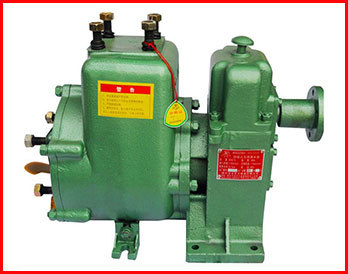

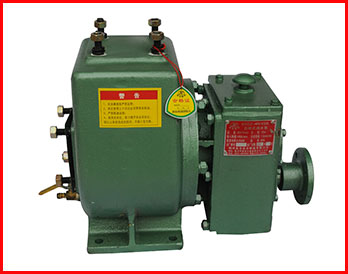

1、型號：CLW80QZF-60/90N、 CLW65QZF-40/45N 泵為帶有增速箱的自吸式離心泵，主要由泵體、葉輪、機械密封、軸、增速箱等部體組成。

2、泵工作時需要的動力直接由汽車發動機通過取力器提供。作地面泵站也可用電機或柴油機驅動。

3、當水源含有泥沙、雜物時，吸入管進口應置于網罩內，網罩通孔面積應大于300cm2，而網孔直徑應小于6mm。

4、泵的軸封采用機械密封，因此泵運行可靠、壽命長。

四、工作原理：

該類型泵采用外混式軸向回液的泵體結構，泵體由吸入室、儲液室、回流孔和氣液室組成。泵起動后，葉輪將吸入室內所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力作用下，混合液體通過壓出室進入氣液分離室，由于氣體的比重輕，氣體從液體中分離出來，并從出口管中排出，而液體在氣液分離室中下沉，經回流孔回到葉輪外緣，進行又一次的氣液混合——分離過程，依次循環，直到吸入管內氣體排凈而充滿液體，完成自吸過成；當水流出葉輪后，葉輪中心部分出現真空，吸水池中的水在大氣壓力作用下經吸水管進入葉輪，由于葉輪不斷地旋轉，水也不斷排出和吸入，形成連續不斷的泵水作用。泵開始正常輸液為保證泵的良好的自吸性能，必須滿足：
1、泵工作時，泵內的液體存量必須高于泵軸，進口管安裝必須高于泵中心線150mm以上。
2、進口管路系統不得漏氣。
3、泵出口應先安裝一段不短于180mm直管后，再接彎管。

五、注意事項：

1、泵工作前必須將泵內灌滿引水，否則機械密封損壞造成漏水。工作時進口管不得漏氣，吸水口必須浸沒于水中，防止空氣吸入。

2、氣溫低于零度時，工作完成后，必須放干泵內的水，否則因結冰脹破泵箱體。

3、當水源含有泥沙、雜物取水時應嚴防吸入損環機械密封。

4、在正常自吸高度內，泵啟動后2分鐘，還未出水，請立即停機檢查。

六、訂貨須知:

1、用戶根據使用條件選型，訂貨必須注明性能參數，泵送液體名稱、輸入軸旋轉方向、溫度等條件。
2、用戶需要提供配套時，應注明名稱、規格、獨立計價。
3、本廠產品實行“三包”，嚴格履行合同義務，遵守“用戶至上，信譽第一”原則。
在用戶選用產品恰當和遵守安裝，使用規則的條件下，從發貨之日起一年內，確因產品制造質量而發生損壞和不能正常工作時，免費為用戶修理或更換。易損零件的正常磨損不在此限。
4、如本廠已有產品不能滿足用戶的特殊要求，我廠可以根據要求，專門設計、生產您需要的產品。
5、本廠擁有根據市場對產品的部分參數進行適當調整的權利，恕不另行通知，歡迎垂詢。

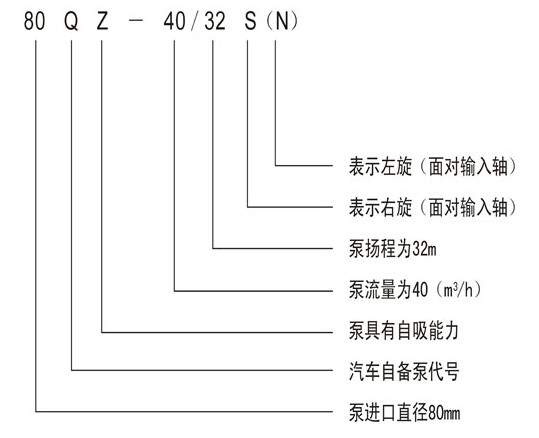

自吸式灑水車泵，型號及參數65QZ-40/45N、80QZF-60/90N(s)、65QZB-50/110N(s), N是左旋式，S是右旋式。有的型號是QZF，有的型號是QZB，主要就是轉速的區別，QZB型號的一般轉速是1480轉，QZF型號一般轉速是1180轉。流量40-60立方/小時，揚程45-110米，現貨包郵. 有需要或疑問，可電話聯系！
一、灑水泵性能特點
1、該系列泵為帶有增速箱的自吸離心泵，主要由泵體、葉輪、機械密封、軸、增速箱等部件組成。2、泵工作時需要的動力直接由汽車發動機通過取力器提供。
3、泵的吸入管路不必安裝底閥。具有結構緊湊，操作維護方便，效率高等優點。吸入管進口應置于網罩內，網罩通孔總面積應大于 300 cm2 ，網孔直徑應小于6mm。
4、泵的軸封采用機械密封，因此泵運行可靠、壽命長。
二、常用車載灑水泵的有哪幾個型號？
常用車載灑水泵有65QZ40/50、80QZ60/90、65QZ50/110這三種型號，它們分別參數和價格如下：
一、65QZ40/50

65QZ40/50小型灑水車水泵,適用于2-6噸左右小型灑水車,以及對揚程要求不高的灑水車。
二、80QZ60/90
80QZ60/90 大流量灑水車水泵,適用于大流量需求用戶，流量最高達每小時60立方米，廣泛運用于各類大型灑水車上。
三、65QZ50/110
65QZ50/110N(S) 高揚程灑水車水泵，適用于對揚程要求高的灑水車用戶，最高揚程可達110米，實際揚程受功率及管道，風阻等環境影響。
三、水泵工作原理
灑水車灑水泵工作前，泵內的液體存量必須高于泵軸，因此泵進口處必須接一個向上彎的彎管再接一個水平管和快速接頭，快速接頭中心線必須高于泵軸中心線300毫米；進口管路系統必須保證不漏氣；吸水管的吸入頭必須浸沒于水下，以免空氣吸入水管；出口管道與泵出口連接時必須保證直管長度≥200毫米后再接彎管。
灑水車灑水泵采用外混式自吸結構，泵內應存有適量的液體。泵啟動后，葉輪旋轉，葉輪進口處形成負壓，吸入管路中的氣體與泵內液體混合，通過壓出室進入氣液分離室。由于氣液的比重差，氣體從液體中分離出來，從出口管中排出，液體在氣液分離室中下沉，經多次循環，直到吸入管內的氣體排凈而充滿液體，完成自吸過程，泵開始正常輸液。
四、結構特點
1、該系列泵為帶有增速箱的自吸離心泵，主要由泵體、葉輪、機械密封、軸、增速箱等部件組成。
2、泵工作時需要的動力直接由汽車發動機通過取力器提供。
3、泵的吸入管路不必安裝底閥。具有結構緊湊，操作維護方便，效率高等優點。吸入管進口應置于網罩內，網罩通孔總面積應大于 300 cm2 ，網孔直徑應小于6mm。
4、泵的軸封采用機械密封，因此泵運行可靠、壽命長。
五、維護保養：
1.該泵增速箱體中的軸承和齒輪是用注入齒輪油的方法進行潤滑的，用戶在使用時，應先看油尺，是否在標準的油位范圍。如不符，則應加入或放出齒輪油。
2.泵工作前，檢查泵內儲液是否已充滿，如不足需向泵內加滿儲液，不準缺液進行，以免損壞機械密封，并打開吸入管路和輸出管路的閥。
3.嚴格檢查吸入管路的安裝，絕不允許吸入管路中有漏氣現象存在，否則無法自吸。
4.注意檢查旋轉方向是否正確。
5.注意壓力表與真空表的讀數，泵啟動后，壓力表與真空表的讀數經一段時間的波動而指示穩定后，說明泵中已經上液，泵即進入正常的輸液。
6.泵工作時如發生強烈震動和噪音，有可能是汽蝕現象發生所至，產生汽蝕的原因主要是因流量過大或吸程太高。流量過大可調節輸出管路控制閥，升高壓力表讀數，吸程太高即應設法盡量降低吸入高度。
7.泵結束工作時，先漸關閉輸出管路控制閥，然后停止原動機。
8.低溫季節，泵不工作時應將泵內儲液由放水閥門放出，以防凍裂箱體。
9.泵送汽油易燃易爆介質時，應做好泵及管路的防止靜電接地工作，確保安全。
10.泵如長期停止使用，則應拆開清洗零件，并在各加工面上涂一層防銹油，然后組裝以便妥善保管。
11.機械密封在不泄漏的情況下，不必拆開檢查，拆裝機械密封應輕拿輕放，注意清潔，保護好動、靜環表面，嚴禁碰撞。機械密封漏液的主要原因多為動、靜環鏡面拉毛所致。修復方法可對密封端面進行研磨，使鏡面恢復。另外，若像膠密封圈安裝不當或老化也可使機械密封漏液。此時則應重新仔細安裝、調整或更換新的橡膠密封圈。
12.泵拆裝順序
（1) 旋下放油螺絲，打開放水閥門，放盡泵內剩液和齒輪箱內潤滑油。拆除管道和機座螺栓，將泵取下。
（2） 拆去進口法蘭。
（3）擰去葉輪螺母，拆下級葉輪（右旋泵，為左旋螺母）。若難拆下葉輪，則待下一步拆第二級葉輪時一同拆下。
（4）拆去齒輪箱與泵體的聯接螺母。用M12螺栓在頂開螺孔中旋入M12螺栓，二個螺栓要均勻地慢慢地把泵體和齒輪箱頂開，此時級葉輪能自動脫出（注意：級葉輪的螺母一定要旋掉，右旋泵為左旋螺母，左旋泵為右旋螺母），然后是第二級葉輪，機械密封隨齒輪箱一起與泵體分離。
（5）拆去中間套管，拉出第二級葉輪，并拆下機械密封和密封座，注意保護機械密封的動、靜環境面，不得有擦傷。
（6）拆去齒輪箱蓋及輸入軸承蓋后，從泵體側將輸入軸從箱體中打出，主動齒輪從箱體上方取出。
裝配順序與以上拆卸順序相反，凡有三角密封圈處需使四周間隙一致，葉輪不擦泵箱體。
